項目背景

“吃什么”、“喝什么”是人類亙古不變的話題，隨著我國城鄉居民收入的提高，居民飲料消費支出持續增加。中國飲料市場因此得到了蓬勃發展，飲料產品百花齊放。

作為一瓶飲料，除了口味，制造商也在外包裝上花了很多功夫，瓶子、包裝也對消費者具備一定的吸引力，這就涉及到流體食品的罐裝包裝的設備和技術。

流體灌裝線是由灌裝機、壓蓋機、稱重機和貼標機等四臺單機設備，為了完成流體灌裝而聯動的生產設備。生產線采用全自動化監測、控制，極大的減少人力，優化作業流程，并提高生產效率。目前，國內較常見的流體灌裝線分為旋轉式、聯動式和直線式。臺達產品應用于某飲品公司直線式全自動化流體灌裝線的控制中，實現了穩定生產，提高產線生產效率，從而滿足客戶不斷增長的市場需求。

項目介紹

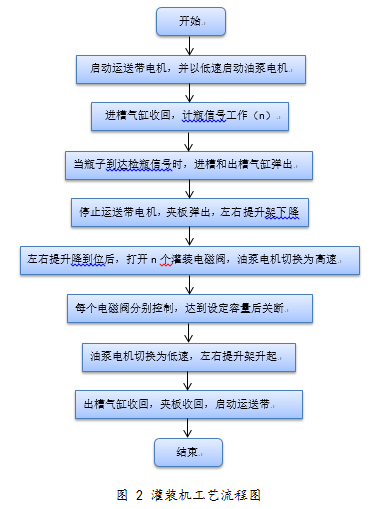

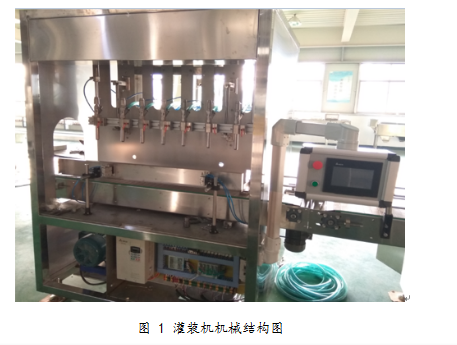

灌裝機機械結構如圖1所示。首先，運送帶將待灌裝流體的瓶子，運送至待灌裝工位；然后，通過出槽氣缸關閉將空瓶堵住，并停止運動帶；同時左右提升帶動六個灌裝槍進行灌裝；通過流量計統計實時已灌裝流量，當灌裝至預設容量時，關斷灌裝槍；最后，左右提升架升起，出槽氣缸打開，啟動運送帶，將灌裝完成的餅子送至壓蓋機。灌裝機詳細流程如圖2所示。

在罐裝工藝中，灌裝機控制系統架構采用臺達DOP-B07S411型觸摸屏，通過RS-232與DVP14SS211R型PLC交互，實現油泵電機低速和高速運行頻率設定、運送帶電機頻率設定、六通道灌裝槍容量設定和各機構狀態顯示等。其中，DVP16SP11R為數字量輸入輸出混合模塊，用于接收檢測信號和電磁閥開斷控制等；DVP04AD用于通過觸摸屏修改變頻器運行頻率；DVP06AD用于采集六個灌裝槍流過的瞬時流量，并經過PLC處理，顯示觸摸屏。

罐裝完成后，要啟動壓蓋機，隨著運送帶的運轉，壓蓋機將瓶蓋經過梳理后，蓋口朝下，滑行至瓶蓋支架底部。當已灌裝瓶子通過瓶蓋支架下部后，瓶子掛上瓶蓋。瓶子在運送帶作用下，繼續前行，當瓶子到達壓蓋機構底部時，檢測有無瓶蓋，若無瓶蓋則報警；若有瓶蓋，則迅速啟動壓蓋氣缸，將瓶蓋蓋上，已密封瓶子繼續隨運送帶運送至稱重機。

當已灌裝的瓶子通過稱重傳感器上方時，如果重量不達標，啟動剔除氣缸對不合格品剔除，進入不合格品回收通道；如果重量達標，通過運送帶運送至貼標機。

在貼標環節，當灌裝瓶子運送至貼標頭處，壓標電機帶動壓標皮帶運轉，此時，瓶體在旋轉中前進，在收卷輪拉力作用下，在貼標頭處將標紙兩層分離，由于瓶體旋轉，帶動膠面拉升，在壓標皮帶作用下，將標紙粘貼于瓶體上。標紙背面一層則被伺服電機帶動的收卷輪在拉力作用下卷起。

從而完成整個直線式全自動化流體灌裝線控制，完成灌裝、壓蓋、稱重和貼標。

項目總結

該流體灌裝線控制系統運行穩定，精度較高，實現了全自動生產線，極大的提高了生產效率，具有極高的市場應用價值。未來還將迎來更加廣闊的市場空間。
